Что такое стереосчётчик (Ivideon Counter 3D)? Установка и настройка стереосчётчика

Последние изменения: 23.07.2024

Стереосчётчик (Ivideon Counter 3D) это стереоскопическая (3D) камера с предустановленным ПО Ivideon. У стереосчётчика два объектива, за счет чего возможно вычисление объемной картины, которая преобразуется в математическую 3D-модель. Counter использует алгоритм, который находит людей и отслеживает направление их движения (вход/выход), исключая при этом ложные объекты: тени, коляски, сумки, тележки.

Результаты подсчёта раз в час передаются в облако Ivideon, где на их основе формируются отчёты (в формате .xlsx) по статистике входов посетителей. Данные хранятся в облаке Ivideon в течение трёх лет.

  1. Как установить стереосчётчик?

  2. Как настроить подсчет посетителей?

1. Как установить стереосчётчик?

Для наиболее точного подсчёта посетителей, счетчик необходимо устанавливать в соответствии со следующими рекомендациями.

  1. Счетчик можно установить на высоте от 2,5 до 3,8м. Оптимальная высота установки - 3,2м. Ниже приведена таблица зависимости контролируемой ширины прохода от высоты установки счетчика.

  2. В кадре не должно быть отражений и бликов (например, от напольного покрытия).

  3. Люди должны идти вдоль одной линии (т.е. счетчик лучше не ставить на пересечении потоков людей). Идеальная ситуация - поток людей перпендикулярен линии подсчета.

  4. Место установки достаточно освещено.

Зависимость контролируемой ширины прохода от высоты установки счетчика

Высота установки, м

Ширина прохода, м

Длина прохода, м

2,5

1,4

0,9

3,2

2,9

1,8

3,8

4,1

2,6

2. Как настроить подсчет посетителей?

В первую очередь:

1. Подключите счётчик к аккаунту в Ivideon, следуя этой инструкции.

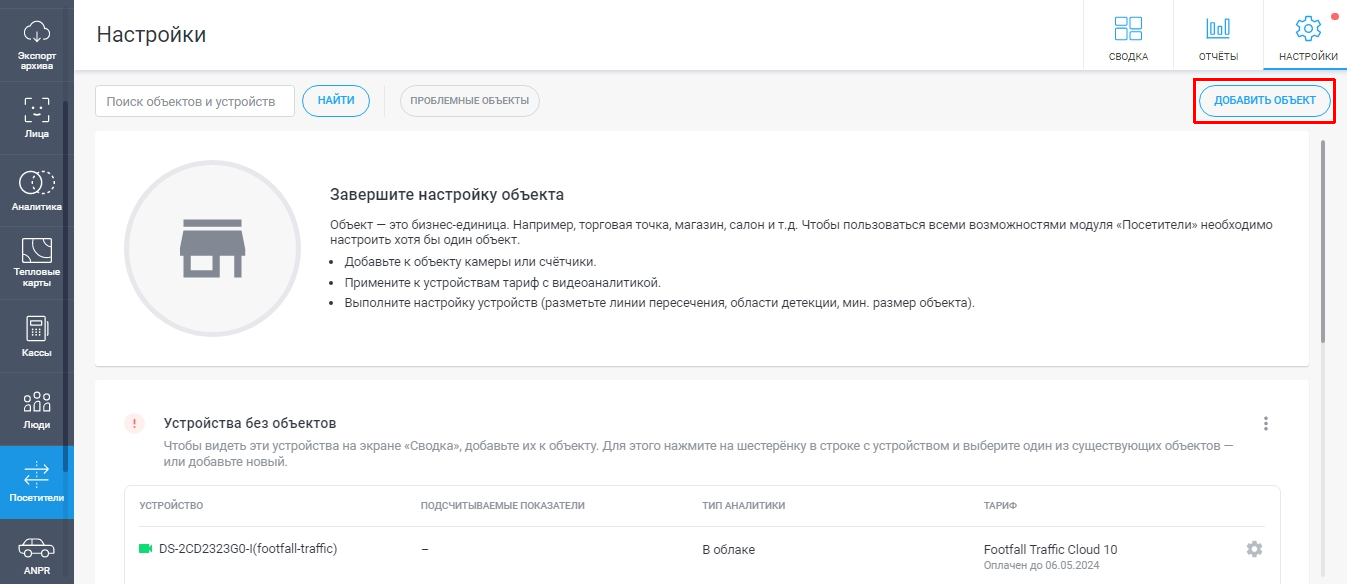

2. В личном кабинете перейдите в раздел Посетители - Настройки и нажмите кнопку Добавить объект.

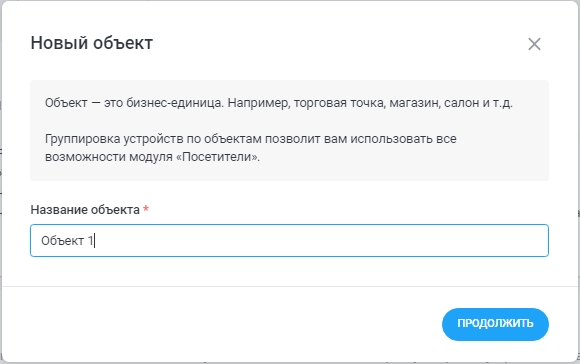

3. Задайте название объекта и нажмите Продолжить.

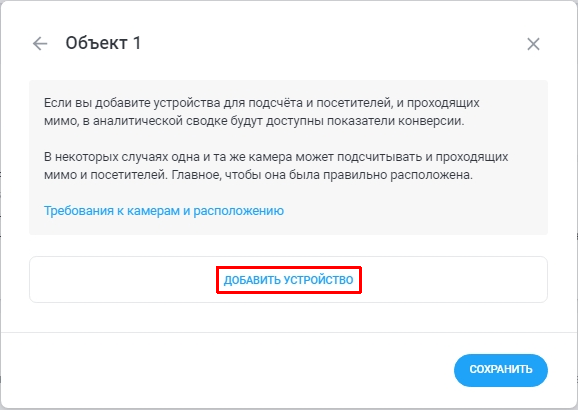

4. Нажмите Добавить устройство.

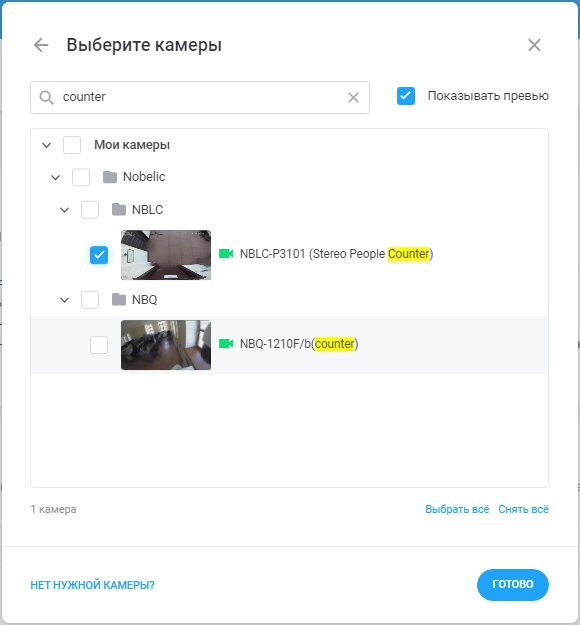

5. Выберите из списка нужный стереосчётчик и нажмите Готово.

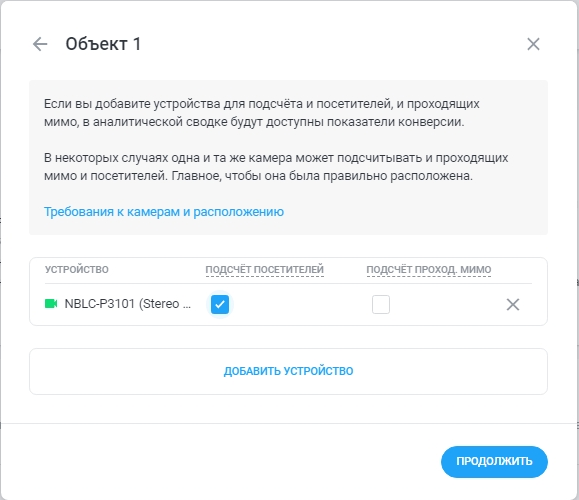

6. Выберите нужный тип аналитики: подсчёт посетителей или подсчёт проходящих мимо.


Затем нажмите Продолжить и активируйте на камере один из доступных тарифов.

Далее для настройки параметров подсчёта перейдите на собственный веб-интерфейс счётчика и выполните следующие действия.

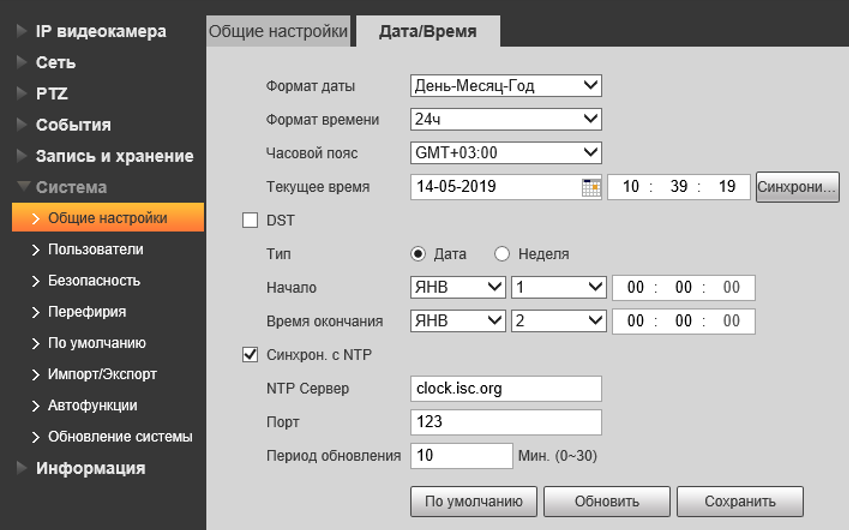

1. Перейдите в раздел Настройки Система Общие настройки Дата/Время. Убедитесь, что установлены корректные дата и время и нажмите Сохранить.

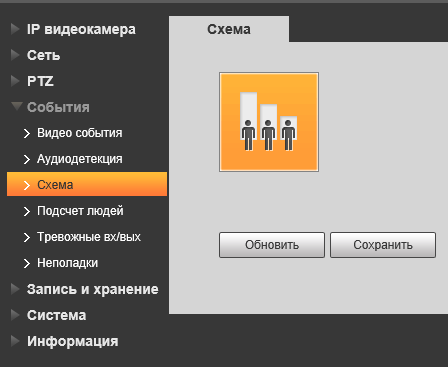

2. Перейдите в раздел Настройки События СхемаВключить аналитику подсчета посетителей и нажмите Сохранить.

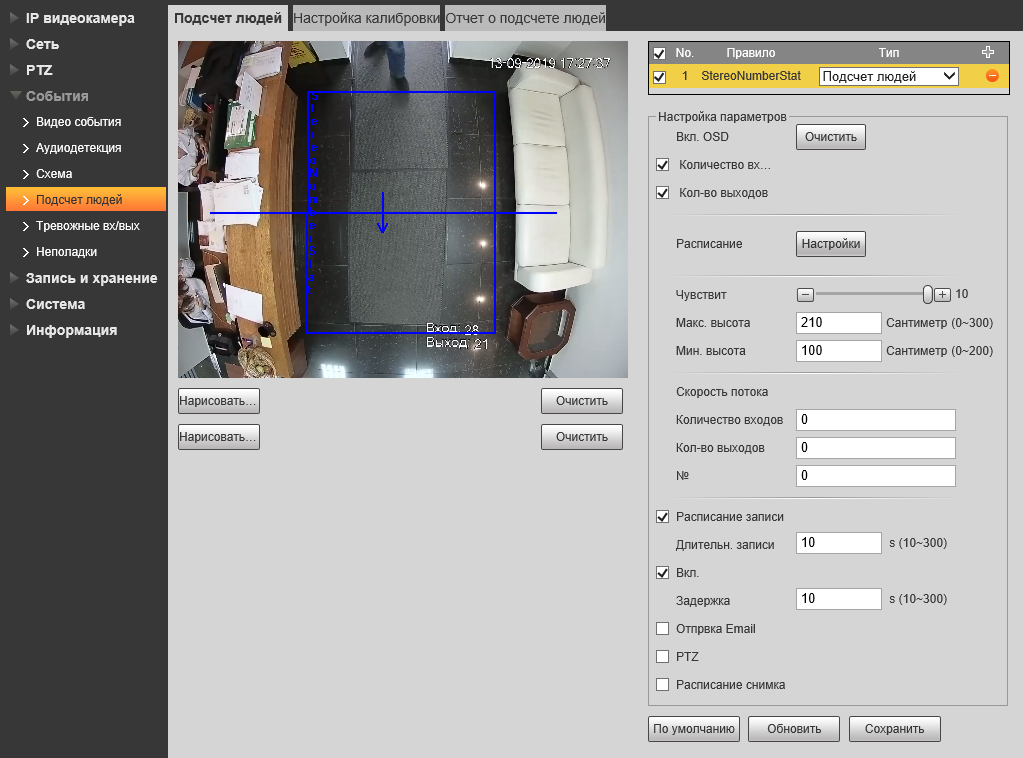

3. Перейдите в раздел Настройки События Подсчет людей. На вкладке Подсчёт людей:


  1. Включите Правило StereoNumberStat.

  2. Чтобы статистика отображалась на видео с камеры, отметьте нужные пункты OSD (Количество входов и Кол-во выходов).

  3. При необходимости, задайте фильтр по высоте объекта (Макс.высота и Мин.высота) - объекты за пределами данных значений не будут детектироваться.

  4. По умолчанию уровень чувствительности имеет значение 7 - рекомендуем изменить его на 10.

  5. С помощью кнопок Нарисовать область и Нарисовать линию задайте область подсчета и линию пересечения.

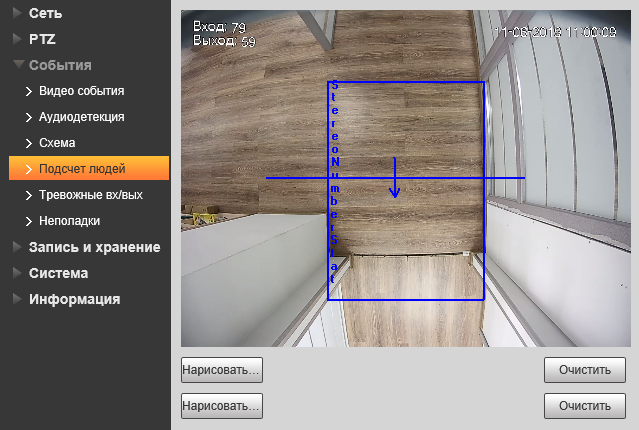

    1. Область подсчета - та зона, где проходят люди (пример на скриншоте).

    2. Линия пересечения должна выходить за рамки области подсчета. Линию пересечения можно вращать, при этом направление стрелки определяет направление входа.

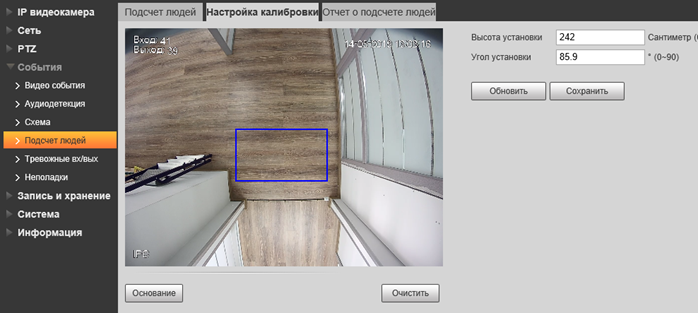

4. Перейдите на вкладку Настройка калибровки. Здесь:


  1. Нажмите кнопку Очистить.

  2. Нажмите кнопку Основание и нарисуйте зону пола прохода.

  3. Нажмите Сохранить - будет проведена процедура калибровки с автоматическим определением высоты установки и угла наклона.

  4. Проверьте получившиеся данные (при необходимости, скорректируйте их, введя нужные значения вручную).


Если необходимо записывать архив по детекции посетителей, дополнительно настройте детектор движения камеры.
