Требования к установке и настройка стереосчетчика

Последние изменения: 10.08.2021

1.Требования к установке стереосчетчика

Счетчик необходимо устанавливать в соответствии с рекомендациями ниже - это непосредственно влияет на точность подсчета!

  1. Счетчик можно установить на высоте от 2,5 до 3,8м. Оптимальная высота установки - 3,2м. Ниже приведена таблица зависимости контролируемой ширины прохода от высоты установки счетчика.

  2. В кадре не должно быть отражений и бликов (например, от напольного покрытия)

  3. Люди идут вдоль одной линии (т.е. счетчик лучше не ставить на пересечении потоков людей). Идеальная ситуация - поток людей перпендикулярен линии подсчета.

  4. Место установки достаточно освещено.

Зависимость контролируемой ширины прохода от высоты установки счетчика

Высота установки, м

Ширина прохода, м

2,5

1,4

3,2

2,8

2. Как настроить подсчет посетителей?

Перед началом работы с подсчетом посетителей, пожалуйста, убедитесь, что:

  • У вас есть аккаунт в сервисе Ivideon. Аккаунт должен иметь последнюю версию биллинга (5 биллинг, которому соответствуют актуальные тарифные планы). Если у вас нет учетной записи в Ivideon, зарегистрируйтесь по этой ссылке

  • В вашем распоряжении есть как минимум один счетчик Ivideon Counter 3D;

  • Если вы хотите записывать видео проходов людей - вставьте в счетчик карту памяти microSD.

В первую очередь счетчик необходимо подключить к аккаунту (о том, как это сделать, вы можете прочитать в этой статье). Далее необходимо выбрать для камеры соответствующий тариф. Для этого перейдите в раздел Посетители - Настройки и нажмите кнопку Камера без тарифа:


Подсчет настраивается в собственном веб-интерфейсе счетчика (о том, как зайти на его веб-интерфейс, вы можете узнать в этой статье). На веб-интерфейсе устройства выполните следующие действия.

1 Для корректной статистики необходимо установить системное время. Перейдите в раздел Настройки Система Общие настройки Дата/Время. Здесь и далее – после каждого изменения настроек необходимо сохранять их с помощью кнопки Сохранить. Пример настроек:

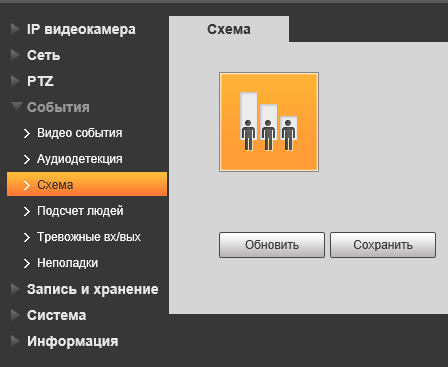

2. Необходимо включить аналитику подсчета посетителей: Настройки События Схема:

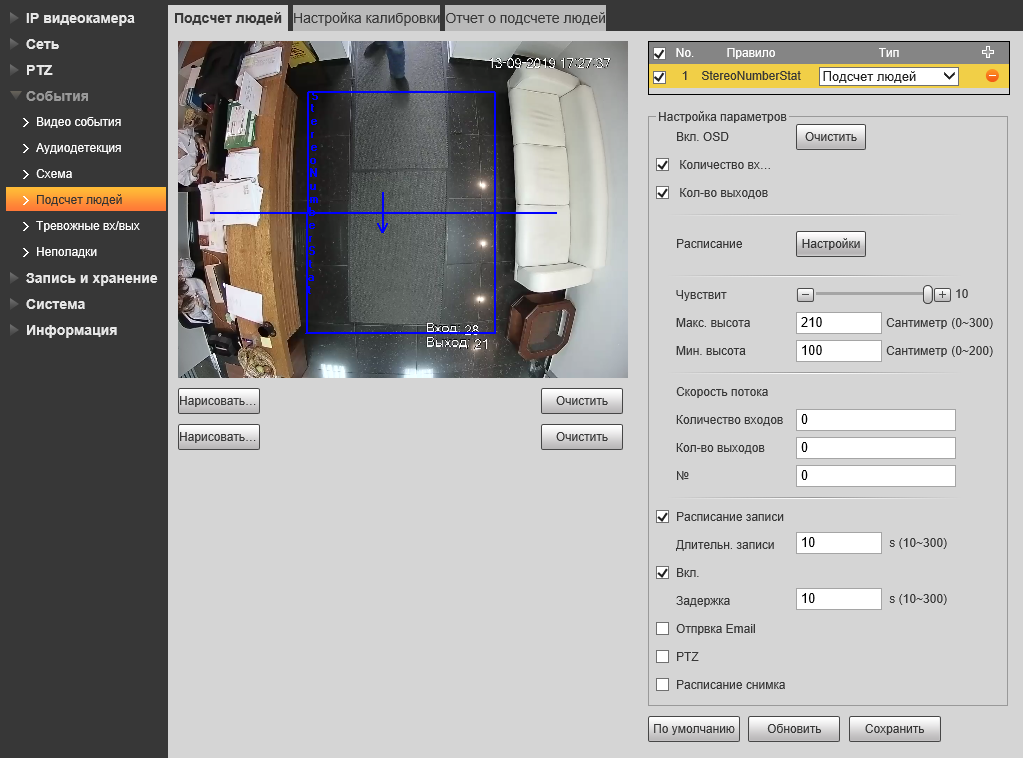

3. Настройка подсчета производится в меню: Настройки События Подсчет людей. Нужно включить Правило StereoNumberStat, для отображения статистики на изображении – выбрать пункты OSD.

Также можно задать фильтр по высоте объекта (Макс.высота и Мин.высота) - объекты за пределами данных значений не будут детектироваться.

По умолчанию уровень чувствительности имеет значение 7, мы рекомендуем изменить его на 10:


4. С помощью кнопок Нарисовать область и Нарисовать линию необходимо задать область подсчета и линию пересечения.

Область подсчета - та зона, где проходят люди (пример на скриншоте ниже).

Линия пересечения должна выходить за рамки области подсчета. Линию подсчета можно вращать - направление стрелки определяет направление "Вход".


5. В пункте Настройка калибровки требуется определить высоту установки и угол наклона счетчика:

  1. Нажмите кнопку Очистить;

  2. Нажмите кнопку Основание и нарисуйте зону пола прохода;

  3. Нажмите Сохранить - будет проведена процедура калибровки с автоматическим определением высоты установки и угла наклона;

  4. Проверьте получившиеся данные (при необходимости, скорректируйте их, введя нужные значения вручную).


6. Если вы хотите производить видеозапись проходов, необходимо активировать использование детектора движения:
