Расфокусировка NBLC-1X10F-(W)MSD

Последние изменения: 17.07.2021

Расфокусировка изображения для камер NBLC-1X10F-(W)MSD

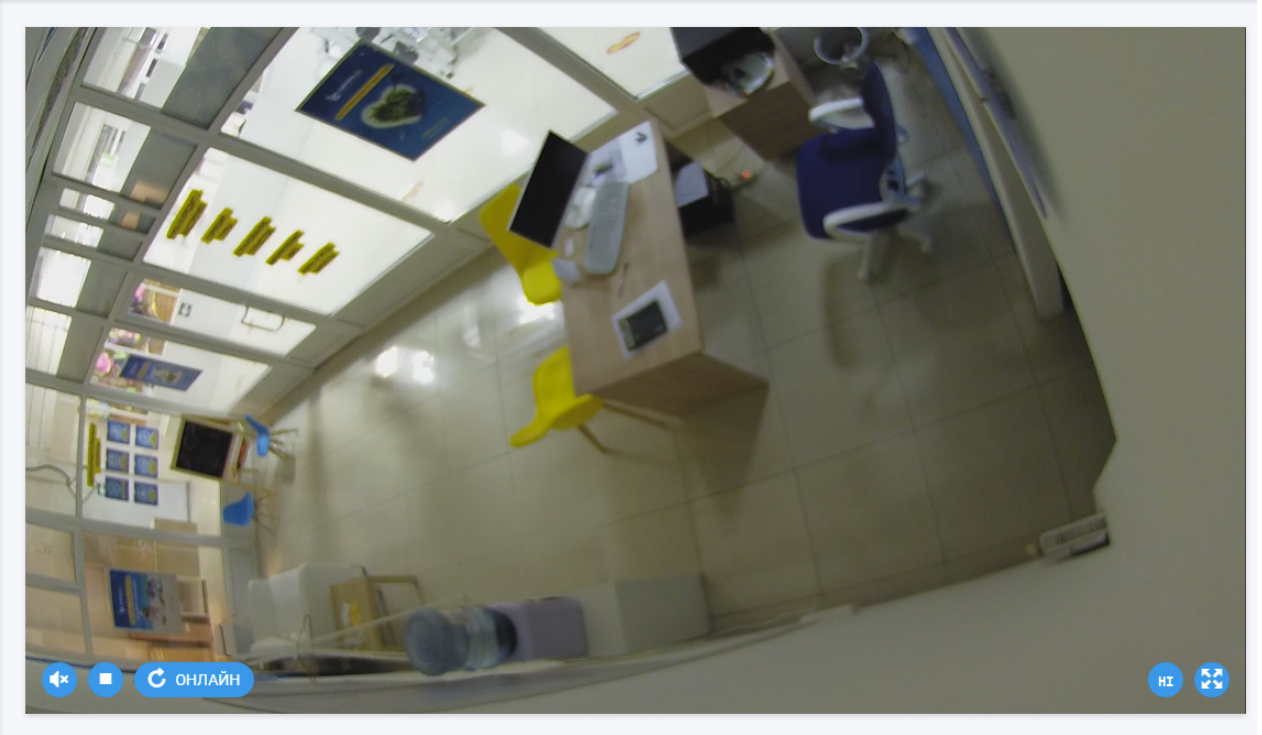

У камер серии NBLC-1X10F-(W)MSD (1110F-MSD / 1210F-WMSD / 1310F-WMSD / 1410F-WMSD) может наблюдаться проблема с фокусировкой камеры, в результате изображение с неё изображение как на картинке ниже:




Почему возникает проблема

Такая ситуация может возникать в случае, если после установки кронштейна камера была закручена до упора, а затем её дополнительно докрутили, пытаясь выставить её в нужное положение и при этом фиксирующую гайку (отмечена на фото ниже) не использовали или вовсе сняли.

В результате винт затягивается слишком сильно, резьба кронштейна давит на корпус камеры и плату, где установлен объектив, вследствие чего камера не может сфокусироваться.



Как исправить?

Открутить камеру от кронштейна и выполнить правильную установку:

  1. Фиксирующую гайку необходимо максимально закрутить на резьбу кронштейна;

  2. Закрутить камеру до упора (необходимо остановится, когда появится лёгкое сопротивление);

  3. Открутить камеру до необходимого положения;

  4. Открутить фиксирующую гайку до упора в камеру и затянуть для фиксации камеры в нужном положении.
