Подключение внешнего микрофона Stelberry к камере

Последние изменения: 28.07.2021

В большинстве случаев при использовании внешних микрофонов используется две стандартные схемы подключения - с помощью отдельного блока питания и с помощью специального PoE-сплиттера (как MX-225).

Подключение с питанием от отдельного адаптера 12V

1. В данном случае для подключения внешнего микрофона (Stelberry M-20/30/70) потребуется подключить его к источнику питания 12V (подойдёт как адаптер с силой тока 1А) и к выходу Audio IN на самой камере:


На микрофоне имеется три провода разного цвета (красный, жёлтый и чёрный). Схема подключения выглядит следующим образом:

1. Красный провод - питание камеры, должен подключаться к разъёму "+" на выходе для источника питания (адаптер 12V);

2. Жёлтый провод - сигнал (сам звук), должен подключаться к разъёму Audio IN на самой камере;

3. Чёрный провод - общий, требуется для замыкания цепи питания, должен подключаться к разъёму Audio G IN (Ground) на самой камере.

Также для корректного питания микрофона необходимо соединить проводом разъём "-" на выходе для источника питания и разъём Audio G IN на самой камере.


В случае, если микрофон подключен корректно, а в качестве источника звука в настройках камеры выбран внешний микрофон, на веб-интерфейсе камеры должен быть доступен звук при просмотре живого видео.

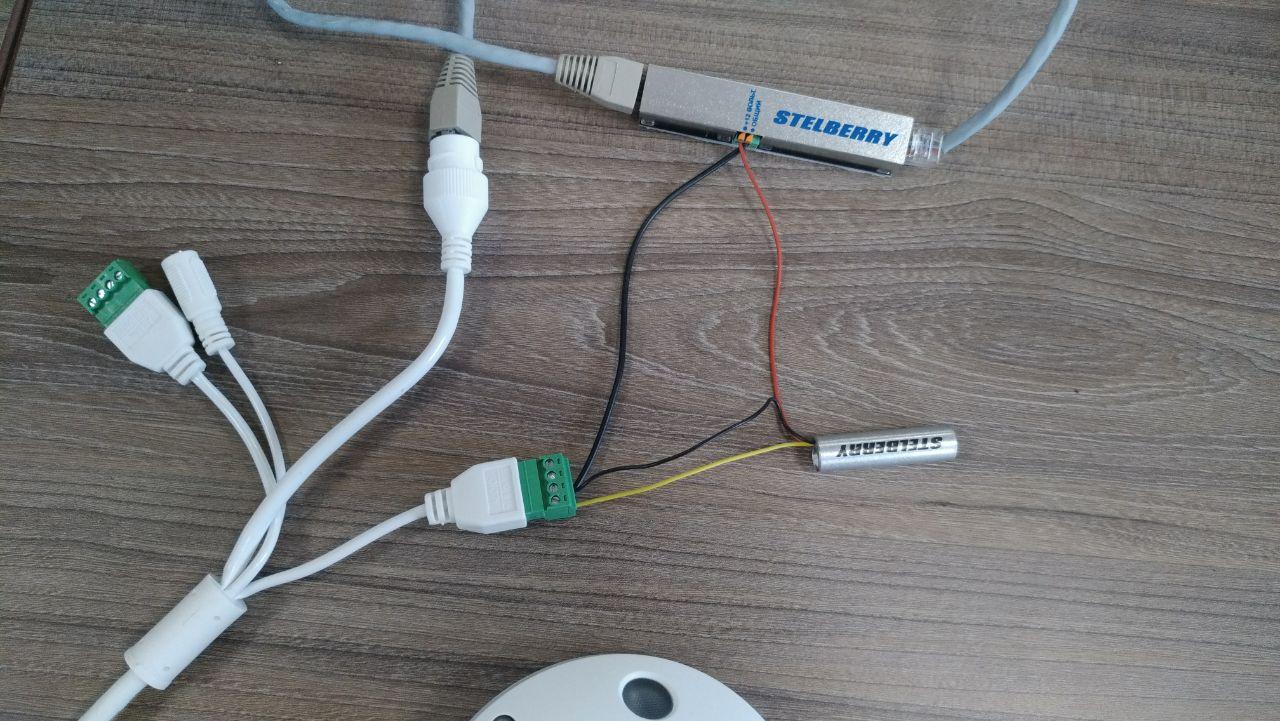

Корректное подключение внешнего микрофона Stelberry M-20 (на примере камеры Hikvision DS-2CD2142FWD-IS) должно быть таким:

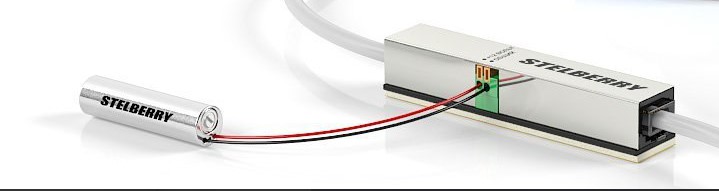

Подключение с питанием через PoE-сплиттер MX-225

В данном случае в качестве источника питания для внешнего микрофона используется не отдельный адаптер 12V, а специальный PoE-сплиттер Stelberry MX-225 (следует учесть, что подключение через данный сплиттер возможно только в том случае, если для питания камеры используется PoE).

Общая схема подключения будет выглядеть следующим образом:

1. PoE-инжектор <NBLP-151> включается в розетку, он используется для питания камеры и микрофона. В порт инжектора "Data in" должен быть подключен Ethernet-кабель и соединять инжектор с одним из портов на роутере для передачи данных и доступа к внешней сети. Из порта инжектора "PoE out" должен уходить PoE-кабель для питания камеры и передачи данных с/на неё, кабель подключается к одному из входов на PoE-сплиттере MX-225.

2. Далее необходимо подключить внешний микрофон <Stelberry M20> к указанному выше сплиттеру Stelberry MX-225 (следует учесть, что подключение через данный сплиттер возможно только в том случае, если для питания камеры используется PoE), следуя одной из схем ниже.


Схема подключения для PoE-сплиттера старого образца:

1. Красный провод - питание камеры, должен подключаться к разъёму "+" на PoE-сплиттере MX-225;

2. Чёрный провод - необходимо соединить с "общий" или "-" на PoE-сплиттере MX-225.

3. Жёлтый провод - сигнал (сам звук), должен подключаться к разъёму Audio IN на самой камере;

Схема подключения самого PoE-сплиттера Stelberry MX-225:


4. Также для корректного питания микрофона необходимо соединить проводом разъём "-" на выходе для источника питания и разъём Audio G IN на самой камере.


5. Камера подключается кабелем PoE ко второму выходу на PoE-сплиттере, таким образом она будет получать питание и с неё будут передаваться данные на роутер.

Пример подключения микрофона через PoE-сплиттер к камере Hikvision 2543G0:


В 2020 году у компании Stelberry появилась новая модификация старого PoE-сплиттера MX-225, основное отличие в схеме подключения заключается в том, что все провода от микрофона и все провода на аудиовход камеры подключаются напрямую к сплиттеру (там есть все необходимые разъёмы).

Схема подключения для PoE-сплиттера нового образца (2020):

1. Красный провод - питание микрофона, должен подключаться к разъёму "+12 вольт" на PoE-сплиттере MX-225;

2. Чёрный провод - замыкание цепи питания, должен подключаться к разъёму "Общий" на PoE-сплиттере MX-225;

3. Жёлтый провод - сигнал (сам звук), должен подключаться к разъёму "Аудиовход" на PoE-сплиттере MX-225;

4. Для корректного подключения микрофона необходимо соединить проводом разъём "Общий выход" на PoE-сплиттере MX-225 и разъём Audio G IN на самой камере;

5. Для корректного подключения микрофона необходимо соединить проводом разъём "Аудиовыход" на PoE-сплиттере MX-225 и разъём Audio IN на самой камере.


В случае, если на камере отсутствует разъём Audio G IN, а есть только вход Audio IN, то для подключения внешнего микрофона к Audio IN на данной камере потребуется переходник:


На переходнике имеются 2 разъема "+" и "-". Audio G IN - это "-". Соответственно в разъем "+" вставляется провод Audio IN (сигнал от микрофона).

Также в качестве переходника может быть использован разъём-штекер RCA:

1. Штекер подключается ко входу Audio IN , идущему от камеры:

2. К противоположной, раскручивающейся стороне штекера, подсоединяются кабели из клемм Aудиовыход и Общий выход POE-сплиттера MX-225 (см. схему подключения сплиттера выше). При разборе разъёма-штекера он будет выглядеть примерно следующим образом:


Установка провода в разъеме при этом производится с помощью винтового зажима центрального контакта (центральная, жёлтая жила от Poe-сплиттера устанавливается - под винт, черная жила - обжимается).
